Tourelles cuirassées Galopin mle 1907 pour 1 canon de 155 R[in15]

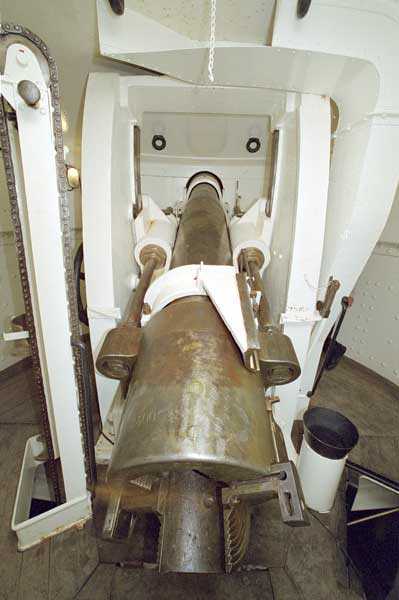

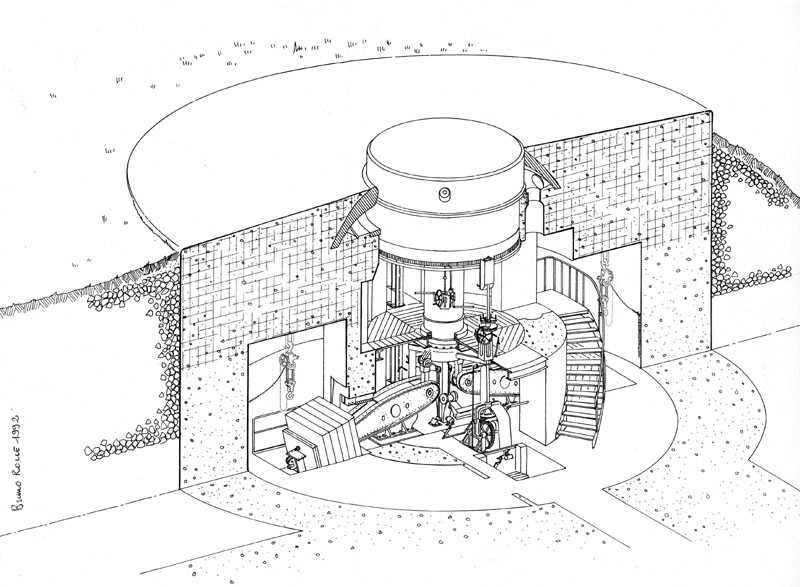

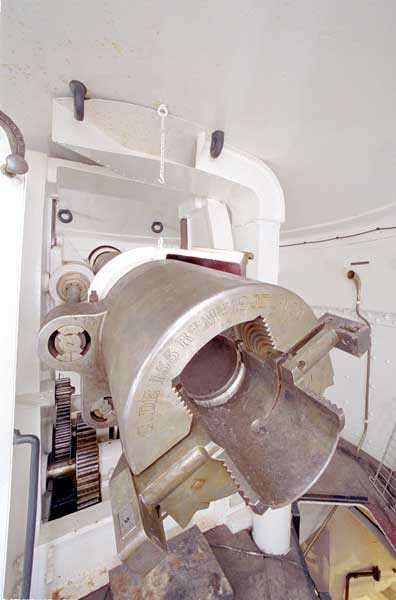

Sa tourelle cuirassée modèle 1890 étant trop onéreuse, la préférence fut donnée à une tourelle cuirassée du capitaine Galopin modèle 1907 pour 1 canon de 155 R dont la puissance de feu était divisée par deux car ne possédant qu'un seul canon De Bange de 155 mm R (raccourci). Elle avait un diamètre de 4,10 m, un poids de 70 tonnes et une muraille de 300 mm d'épaisseur. En 1914, douze exemplaires seulement étaient opérationnels et il existait alors des projets d'implantation pour 22 supplémentaires. A la différence du modèle 1890, il n'y a pas de lettre de désignation mais un simple numéro. Il est à noter, enfin, que la tourelle n° 11 n'a jamais été installée.

LocalisationFortNuméroEtat de conservation 2005
Camp retranché de VERDUNDOUAUMONT1En place
"MOULAINVILLE2En place. Le canon de rechange se trouverait à la citadelle de Verdun.
"ROZELLIER3En place, canon maquant. Ce dernier serait aussi à la citadelle de Verdun.
"VACHERAUVILLE12 & 13Ferraillées mais vestiges importants, dont tout un périmètre de voussoirs, au moins 1/2 calotte et d'énormes morceaux de manteau.
Camp retranché de TOULLUCEY4 & 5Complètement ferraillées
Camp retranché d'ÉPINALDOGNEVILLE7Ferraillée
"LONGCHAMP9Ferraillée, mais 1/2 calotte demeure au voisinage du puits.

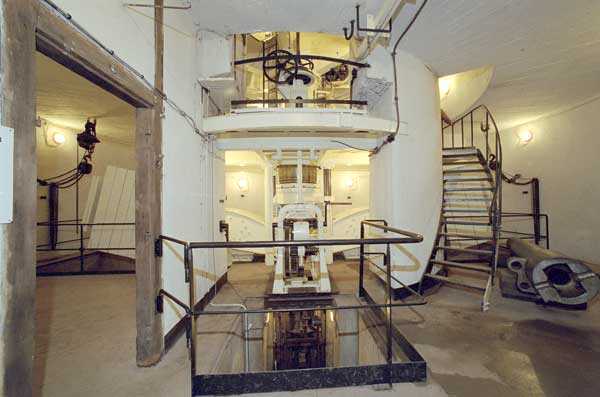

"UXEGNEY10Parfaitement restaurée
Camp retranché de BELFORTBOIS D'OYE8Ferraillée
"ROPPE6Ferraillée
Galopin mle 1907 Panzertürme für 1 x 155 R Kanone[in15]

Da der Panzerturm Modell 1890 zu teuer war, wurde einem Captain Galopin Panzerturm Modell 1907 für 1 x 155 R Kanone der Vorzug gegeben, dessen Feuerkraft halbiert war, da er nur eine einzige 155 mm R De Bange Kanone (verkürzt) besaß. Er hatte einen Durchmesser von 4,10 m, ein Gewicht von 70 t und eine Wandstärke von 300 mm. Im Jahr 1914 waren nur zwölf Exemplare einsatzbereit, und es gab Pläne, 22 weitere zu installieren. Im Gegensatz zum Modell 1890 gibt es keinen Kennbuchstaben, nur eine einfache Zahl. Abschließend sei darauf hingewiesen, dass Turm Nr. 11 nie installiert wurde.

StandortFestungNummerErhaltungszustand 2005
Befestigtes Lager VERDUNDOUAUMONT1An Ort und Stelle
"MOULAINVILLE2An Ort und Stelle. Die Ersatzkanone soll sich in der Zitadelle von Verdun befinden.
"ROZELLIER3Vor Ort, fehlende Kanone. Letztere soll sich ebenfalls in der Zitadelle von Verdun befinden.
"VACHERAUVILLE12 & 13Verschrottet, aber bedeutende Überreste, darunter ein ganzer Umfang aus Keilsteinen, mindestens eine halbe Kappe und riesige Stücke eines Mantels.
Befestigtes Lager TOULLUCEY4 & 5Komplett verschrottet
Befestigtes Lager ÉPINALDOGNEVILLE7Verschrottet
"LONGCHAMP9Verschrottet, aber eine halbe Kappe ist noch in der Nähe des Brunnens.
"UXEGNEY10Perfekt restauriert
Befestigtes Lager BELFORTBOIS D'OYE8Verschrottet
"ROPPE6Verschrottet
Galopin mle 1907 pantsertorens voor 1 x 155 R kanon[in15]

Omdat de pantsertoren van model 1890 te duur was, werd de voorkeur gegeven aan een Captain Galopin model 1907 pantsertoren voor 1 x 155 R kanon. De vuurkracht hiervan werd gehalveerd omdat het slechts één 155 mm R De Bange kanon (verkort) had. Het had een diameter van 4,10 m, een gewicht van 70 ton en een wanddikte van 300 mm. In 1914 waren er slechts twaalf exemplaren operationeel en waren er plannen om er nog 22 te installeren. In tegenstelling tot model 1890 is er geen aanduiding, alleen een eenvoudig nummer. Tot slot moet worden opgemerkt dat toren nr. 11 nooit is geïnstalleerd.

LocatieFortNummerStaat van instandhouding 2005
Verschansd camp VERDUNDOUAUMONT1Op zijn plaats
"MOULAINVILLE2Op zijn plaats. Het reservekanon zou zich in de citadel van Verdun bevinden.
"ROZELLIER3Op zijn plaats, kanon ontbreekt. Dit laatste zou zich ook in de citadel van Verdun bevinden.
"VACHERAUVILLE12 & 13Geschorst maar belangrijke resten, waaronder een volledige omtrek van gewelfde muren, minstens een halve kap en enorme stukken mantel.
Verschansd kamp TOULLUCEY4 & 5Volledig gesloopt
Verschansd kamp ÉPINALDOGNEVILLE7Gesloopt
"LONGCHAMP9Gesloopt, maar er staat nog een halve dop bij de put.
"UXEGNEY10Perfect gerestaureerd
Verschansd kamp BELFORTBOIS D'OYE8Gesloopt
"ROPPE6Gesloopt
Galopin mle 1907 armored turrets for 1 x 155 R gun[in15]

As its model 1890 armored turret was too expensive, preference was given to a Captain Galopin model 1907 armored turret for 1 x 155 R gun, whose firepower was halved because it only had a single 155 mm R De Bange gun (shortened). It had a diameter of 4.10 m, a weight of 70 tons, and a wall 300 mm thick. In 1914, only twelve examples were operational, and there were plans to install 22 more. Unlike the model 1890, there is no designation letter, just a simple number. Finally, it should be noted that turret No. 11 was never installed.

LocationFortNumberState of conservation 2005
VERDUN Fortified CampDOUAUMONT1In place
"MOULAINVILLE2In place. The spare cannon is said to be at the Verdun citadel.
"ROZELLIER3In place, missing cannon. The latter is also said to be at the Verdun citadel.
"VACHERAUVILLE12 & 13Scrapped but significant remains, including an entire perimeter of voussoirs, at least 1/2 a cap, and enormous pieces of mantle.
TOUL fortified campLUCEY4 & 5Completely scrapped
ÉPINAL fortified campDOGNEVILLE7Scrapped
"LONGCHAMP9Scrapped, but half a cap remains near the well.
"UXEGNEY10Perfectly restored
BELFORT fortified campBOIS D'OYE8Scrapped
"ROPPE6Scrapped
Pancéřované věže Galopin mle 1907 pro 1 x 155 R kanón[in15]

Protože pancéřovaná věž modelu 1890 byla příliš drahá, byla dána přednost pancéřované věži Captain Galopin model 1907 pro 1 x 155 R kanón, jejíž palebná síla byla poloviční, protože měla pouze jeden 155mm kanón R De Bange (zkrácený). Měla průměr 4,10 m, hmotnost 70 tun a stěnu silnou 300 mm. V roce 1914 bylo v provozu pouze dvanáct exemplářů a plánovala se instalace dalších 22. Na rozdíl od modelu 1890 zde není žádné písmenné označení, pouze jednoduché číslo. Konečně je třeba poznamenat, že věž č. 11 nebyla nikdy instalována.

UmístěníPevnostČísloStav ochrany 2005
Opevněný tábor VERDUNDOUAUMONT1Na místě
"MOULAINVILLE2Na místě. Náhradní kanón je údajně v citadele Verdun.
"ROZELLIER3Na místě, chybí dělo. To druhé se údajně nachází také v citadele Verdun.
"VACHERAUVILLE12 a 13Zničené, ale významné pozůstatky, včetně celého obvodu hradeb, nejméně poloviny pláště a obrovských kusů pláště.
Opevněný tábor TOULLUCEY4 a 5Zcela sešrotován
Opevněný tábor ÉPINALDOGNEVILLE7Sešrotováno
"LONGCHAMP9Sešrotováno, ale polovina víčka zůstala u studny.
"UXEGNEY10Dokonale zrestaurováno
Opevněný tábor BELFORTBOIS D'OYE8Sešrotováno
"ROPPE6Šrotován

Cité dans : Zitiert in : Geciteerd in: Cited in: Citováno v: Vacherauville (fort de), Douaumont (fort de), Dogneville (fort de), Bois d'Oye (fort du), Uxegney (fort d'), Longchamp (fort de), Rozellier (fort du), Moulainville (fort de)
