Camp retranché de Belfort, sud-ouest de la ville, 1874-1877. 544 m/alt. 667 hommes et 54 pièces. Dénommé fort Broussier. Séré de Rivières n’avait pas oublié que les Prussiens avaient garni le Mont Vaudois d’artillerie pour s’opposer aux troupes du général Bourbaki quand, à la mi-janvier 1871, ce dernier tenta, en vain, de se porter au secours de Belfort assiégée. Cet évènement, connu sous le nom de bataille de la Lizaine ou bataille d’Héricourt, affirma l’importance du Mont Vaudois qui domine de 200 mètres la Lizaine coulant à ses pieds. Quant bien même la défense de la place de Belfort dut-elle être excentrée à l’ouest, l’occupation de cette hauteur était primordiale. Les travaux commencèrent donc au plus tôt. S’appuyant au nord sur un versant très pentu et surveillé seulement par quelques bastionnets, le fort, en forme de trapèze renversé, le petit front se trouvant au sud, ne serait protégé par un fossé sec que sur trois de ses fronts. Celui de gorge, donc celui où se trouve l’entrée, est constitué par le petit côté ouest. Il est défendu par une caponnière double laquelle enfile aussi le front III-IV. Le saillant III possède quant à lui un aileron flanquant le front II-III. Sa position excentrée l’obligeant, le fort a été conçu comme un fort d’arrêt. Son massif est composé d’une rue du rempart formant un grand ovale sur lequel donnent pas moins de 24 plates-formes d’artillerie. Au-devant de cette crête d’artillerie, une seconde crête, d’infanterie cette fois, assurait la protection rapprochée. Au centre du fort, séparées par une travée aux allures d’arc de triomphe, nous trouvons dans le prolongement l’une de l’autre, deux cours en puits de lumière. Dans chacune d’elles, face à face, sont alignées sept travées abritant soit des chambrées soit des magasins voire la manutention. Ainsi chaque ligne se composait de quatorze travées seulement interrompues par un couloir de circulation lequel empruntait la médiane de la travée centrale séparant les deux cours. L’arrière des chambrées était lui aussi parcouru par un couloir de circulation. Celui au nord menait à deux magasins à poudre dont la contenance devait avoisiner les 90 tonnes, implantés perpendiculairement. Greffé sur la rue du rempart nord, un arc de quatre casemates pour le tir indirect couvre un azimut de pratiquement 180° englobant la ville d’Héricourt. Ainsi alors que l’on penserait que ce genre de casemate eût pu secourir le fort en battant par ses tirs courbes le pied des pentes nord, au contraire, c’est en tirant par-dessus le casernement qu’elles eussent rendu les rues du gros bourg inconfortables pour un assaillant. Pour battre les pentes, notons qu’une source mentionne au fort pas moins de 14 mortiers de 22 c et 11 autres de 15 c ; nombre inhabituellement élevé et dont seule une partie peut être comprise dans le chiffre cité en en-tête. Le fort du Mont Vaudois recèle bien d’autres particularités. À la gauche du casernement, le laboratoire de deux grandes citernes est constitué d’un tunnel dans lequel se succèdent quatre décanteurs plus une fosse de distribution. Les deux caponnières ont des grandes visières et leur galerie flanquante d’escarpe a été creusée obliquement dans le roc. Par obliquement, nous entendons que cette galerie n’est pas parallèle à la chambre de tir battant le fossé. Une superbe rotonde, aux maçonneries formant une singulière voûte octogonale, coiffe un carrefour de galeries à la droite du casernement. Le fort comprend un second accès, à l’opposé de l’entrée principale, non loin du saillant II. Pourvu d’un pont à effacement latéral, ce second accès donne sur ce qui, sur un des plans consultés, est désigné comme étant la "route de retraite". Hormis des forts de montagnes anormalement étendus tels l’Écluse ou Tournoux, rarissimes sont les exemples d’autres forts desquels il est possible de sortir par un autre endroit que celui par lequel on est entré. Cet accès est parfois nommé "Porte de Belfort" et les galets de son pont escamotable ne sont pas sans rappeler ceux de certains forts de Lyon tels ceux du Mont Verdun, de Bron ou de Saint-Priest. En 1883-1884, la gaine d’accès à l’aileron sera surmontée d’un poste optique casematé à cinq directions. Probablement vers 1890, on creusera sous la partie ouest de la crête d’artillerie sud un vaste abri caverne pour environ 300 hommes. Ce dernier aura deux accès sur la rue du rempart, et une galerie le raccordera à la gaine de descente vers la caponnière du saillant IV. Cet abri, doublé d’une cloison de briques, est pourvu d’un âtre. Vers 1900, les chambrées dont la façade donne au nord seront renforcées. Sa position de première importance le désignera tout naturellement pour recevoir plusieurs cuirassements. Tout d’abord en arrière du saillant I, une batterie de deux tourelles de 155 R était prévue. Une tourelle de 75 Mle 05 eût pris place non loin du saillant IV et certains plans en indiquent une seconde au saillant II. Trois tourelles de mitrailleuses devaient aussi être installées, une au saillant I aurait été reliée par galerie à l’abri caverne, une seconde au saillant II et la troisième au centre du front III-IV. Les deux observatoires cuirassés de la batterie de 155 auraient été placés contre l’escarpe au saillant I, chaque tourelle de 75 eût reçu le sien et un dernier, destiné au service du commandement était prévu derrière le coin sud-ouest du casernement. Trois emplacements de batteries, dont il doit rester des traces, ont été aménagés sur les glacis ; à savoir : deux en avant du front de gorge et une en avant du front II-III, implantée perpendiculairement à ce dernier. Trois ouvrages terrassés pour l’infanterie étaient aussi disséminés en avant du front III-IV, en deçà du réseau de fils de fer. Nous avons visité ce fort en octobre 2001. Alors propriété de la municipalité d’Héricourt, il était gardienné. De ce fait les dégradations étaient relativement minimes, se limitant à des soufflures dues au gel. Nous avions relevé que les galeries creusées dans le roc à proximité des caponnières étaient riches en géodes de quartz, que des parties de lisoir directeur traînaient encore au devant de singulières embrasures dans ces même organes. Que des croix destinées à faciliter le pointage des canons étaient peintes sur des plaques de ciment à l’arrière des caves à canon de ces caponnières. Enfin, un support de pompe à eau dans la gain e de descente de la caponnière double indique la présence d’une source Rouby et/ou d’une citerne sous la contrescarpe au saillant IV. Dans l’abri caverne, de gros morceaux de ventilateurs gisaient au sol. Le puits de l’observatoire cuirassé de commandement avait été bétonné. Les fouilles de la batterie de 155 R avaient été commencées puis délaissées. Un observatoire bétonné, construction de guerre surmontait la partie droite du casernement. Une guérite observatoire subsistait près du saillant III. Sa cuirasse affichait gravée la mention "GF 6910". Sous trois des chambrées renforcées, nous avons repéré des citernes sarcophages, comme nous en avions déjà repéré à l’ouvrage du Monceau et au fort de Vézelois. Depuis, ce fort a été repris par une association qui a travaillé d’arrache-pied. L’entrée du fort, une des plus petites, discrètes, simples (et singulièrement dépourvue de pont dormant) qu’il nous ait été donné de voir, a été dégagée ; le poste optique dans lequel il était malaisé de pénétrer a fait aussi l’objet de travaux. Un des deux fours à pains (pour 250 rations) est même à nouveau fonctionnel. Il est heureux de savoir qu’un tel patrimoine soit pris en charge par des bonnes volontés qui, en sus, le rendent accessible au public (08/2007).

Befestigtes Lager Belfort, südwestlich der Stadt, 1874–1877. 544 m ü. M. 667 Mann und 54 Geschütze. Genannt Fort Broussier. Séré de Rivières hatte nicht vergessen, dass die Preußen den Mont Vaudois mit Artillerie bemannt hatten, um den Truppen von General Bourbaki Mitte Januar 1871 entgegenzutreten, als dieser vergeblich versuchte, dem belagerten Belfort zu Hilfe zu kommen. Dieses Ereignis, bekannt als die Schlacht an der Lizaine oder die Schlacht von Héricourt, bestätigte die Bedeutung des Mont Vaudois, der den zu seinen Füßen fließenden Fluss Lizaine um 200 Meter überragt. Auch wenn die Verteidigung des Ortes Belfort nach Westen versetzt werden musste, war die Besetzung dieser Höhe unabdingbar. Die Arbeiten begannen daher so bald wie möglich. Das Fort, das an einem sehr steilen Hang im Norden lehnt und nur von einigen Bastionen bewacht wird, hat die Form eines umgekehrten Trapezes und die kleine Front im Süden und wäre an drei seiner Fronten nur durch einen trockenen Graben geschützt. Die Schlucht, also die, an der sich der Eingang befindet, besteht aus der kleinen Westseite. Sie wird durch eine doppelte Kaponniere verteidigt, die auch die Front III-IV flankiert. Der Frontvorsprung III hat einen Flügel, der die Front II-III flankiert. Aufgrund seiner versetzten Lage wurde das Fort als Stoppfort konzipiert. Sein Massiv besteht aus einer Wallstraße, die ein großes Oval bildet, auf das nicht weniger als 24 Artillerieplattformen blicken. Vor diesem Artilleriekamm bot ein zweiter, diesmal für Infanterie, Nahschutz. In der Mitte des Forts, getrennt durch einen triumphbogenähnlichen Erker, befinden sich in der Verlängerung des anderen zwei Höfe mit Lichtschächten. In jedem von ihnen sind, einander zugewandt, sieben Erker aufgereiht, in denen sich entweder Kasernen, Lager oder auch Umschlagplätze befinden. Somit bestand jede Linie aus nur vierzehn Erkern, unterbrochen von einem Verkehrskorridor, der in der Mitte des die beiden Höfe trennenden Mittelerkers verlief. Auch die Rückseite der Kaserne war von einem Verkehrskorridor durchzogen. Der nördlich gelegene Korridor führte zu zwei senkrecht aufgestellten Pulvermagazinen mit einer Kapazität von etwa 90 Tonnen. Auf die Straße des nördlichen Walls aufgepfropft, deckt ein Bogen aus vier Kasematten für indirektes Feuer einen Azimut von fast 180° ab und schließt die Stadt Héricourt ein. Man könnte also meinen, dass Kasematten dieses Typs das Fort hätten retten können, indem sie mit ihren geschwungenen Geschossen den Fuß der Nordhänge beschossen. Tatsächlich hätten sie aber, indem sie über die Kasernen hinweg feuerten, die Straßen der Großstadt für einen Angreifer ungemütlich gemacht. Was den Beschuss der Hänge betrifft, so stellen wir fest, dass eine Quelle im Fort nicht weniger als 14 Mörser des 22. Jahrhunderts und 11 weitere des 15. Jahrhunderts erwähnt; eine ungewöhnlich hohe Zahl, von der nur ein Teil in die in der Überschrift genannte Zahl einbezogen werden kann. Das Fort Mont Vaudois weist noch viele weitere Besonderheiten auf. Links von den Kasernen besteht das Labor mit zwei großen Zisternen aus einem Tunnel, in dem vier Karaffen aufeinander folgen, sowie einer Verteilungsgrube. Die beiden Kaponnieren haben große Visiere, und ihr Gang, der die Böschung flankiert, wurde schräg in den Fels gegraben. Mit schräg meinen wir, dass dieser Gang nicht parallel zur Feuerkammer verläuft, die den Graben beschießt. Eine prächtige Rotunde, deren Mauerwerk ein einzigartiges achteckiges Gewölbe bildet, krönt eine Kreuzung von Galerien rechts von der Kaserne. Das Fort verfügt über einen zweiten Zugang gegenüber dem Haupteingang, unweit von Frontbogen II. Dieser zweite Zugang, der mit einer Brücke mit seitlichem Rückzug ausgestattet ist, öffnet sich zu dem, was auf einem der eingesehenen Pläne als „Rückzugsweg“ bezeichnet wird. Abgesehen von ungewöhnlich großen Bergforts wie Écluse oder Tournoux sind Beispiele für andere Forts, die man von einem anderen Punkt als dem, von dem man sie betreten hat, verlassen kann, äußerst selten. Dieser Zugang wird manchmal „Belfort-Tor“ genannt und die Kieselsteine seiner einziehbaren Brücke erinnern an die von bestimmten Festungen in Lyon, wie die von Mont Verdun, Bron oder Saint-Priest. In den Jahren 1883–1884 wurde der Zugangsschacht zum Flügel von einem fünfseitigen Kasematten-Optikposten überragt. Wahrscheinlich um 1890 wurde unter dem westlichen Teil des südlichen Artilleriekamms ein riesiger Höhlenunterstand für etwa 300 Mann gegraben. Letztere wird über zwei Zugänge an der Wallstraße verfügen und über eine Galerie mit dem Abstiegsschacht zur Kaponniere von Frontbogen IV verbunden sein. Dieser mit einer Ziegelwand ausgekleidete Unterstand ist mit einer Feuerstelle ausgestattet. Um 1900 wird die Kaserne, deren Fassade nach Norden zeigt, verstärkt. Aufgrund ihrer vorrangigen Lage ist es selbstverständlich, dass sie mehrere Panzerplatten erhält. Zunächst war hinter Frontbogen I eine Batterie mit zwei Türmen à 155 R geplant. Ein Turm à 75 Mle 05 sollte unweit von Frontbogen IV aufgestellt werden und einige Pläne zeigen einen zweiten bei Frontbogen II. Außerdem sollten drei Maschinengewehrtürme installiert werden, einer bei Frontbogen I, der durch eine Galerie mit dem Höhlenunterstand verbunden wäre, ein zweiter bei Frontbogen II und der dritte in der Mitte der Front III-IV. Die beiden gepanzerten Beobachtungsposten der 155. Batterie wären an der Böschung beim Frontvorsprung I platziert worden, jeder 75. Turm hätte seinen eigenen erhalten und ein letzter, der für den Kommandodienst bestimmt war, war hinter der südwestlichen Ecke der Kaserne geplant. Drei Batteriestellungen, von denen Spuren erhalten bleiben müssen, wurden auf dem Glacis errichtet, und zwar: zwei vor der Schluchtfront und eine vor der II-III-Front, senkrecht dazu aufgestellt. Drei Erdwerke für die Infanterie waren ebenfalls vor der III-IV-Front verstreut, auf dieser Seite des Stacheldrahtnetzes. Wir besuchten dieses Fort im Oktober 2001. Es war damals Eigentum der Gemeinde Héricourt und wurde bewacht. Infolgedessen waren die Schäden relativ gering und beschränkten sich auf Frostschäden. Wir bemerkten, dass die in den Fels gegrabenen Galerien in der Nähe der Kaponnieren reich an Quarzgeoden waren und dass Teile der Richtkante noch vor ungewöhnlichen Schießscharten in eben diesen Organen lagen. Auf die Zementplatten an der Rückseite der Geschützkeller dieser Kaponniere waren Kreuze gemalt, die das Zielen der Geschütze erleichtern sollten. Schließlich weist eine Wasserpumpenhalterung im Abstiegsschacht der Doppelkaponniere auf das Vorhandensein einer Rouby-Quelle und/oder einer Zisterne unter der Kontereskarpe am Frontbogen IV hin. Im Höhlenschutz lagen große Teile von Ventilatoren auf dem Boden. Der Schacht des Panzerkommandoobservatoriums war betoniert worden. Die Ausgrabungen der Batterie 155 R waren begonnen und dann wieder aufgegeben worden. Ein Betonobservatorium, eine Kriegskonstruktion, überragte den rechten Teil der Kaserne. In der Nähe des Frontbogens III befand sich noch ein Wachhäuschen des Observatoriums. Seine Panzerung trug die Inschrift „GF 6910“. Unter drei der befestigten Baracken entdeckten wir Sarkophagzisternen, wie wir sie bereits im Werk von Monceau und im Fort de Vézelois gesehen hatten. Dieses Fort wurde seitdem von einem Verein übernommen, der unermüdlich daran gearbeitet hat. Der Eingang zum Fort, einer der kleinsten, unauffälligsten und einfachsten (und seltsamerweise ohne feste Brücke), den wir je gesehen haben, wurde freigelegt; der schwer zugängliche optische Posten wurde ebenfalls renoviert. Einer der beiden Brotöfen (für 250 Rationen) ist sogar wieder funktionsfähig. Es ist schön zu wissen, dass dieses Kulturerbe von Menschen guten Willens gepflegt und zudem der Öffentlichkeit zugänglich gemacht wird (08/2007).

Verschansd kamp van Belfort, ten zuidwesten van de stad, 1874-1877. 544 m/alt. 667 manschappen en 54 kanonnen. Fort Broussier genoemd. Séré de Rivières was niet vergeten dat de Pruisen de Mont Vaudois met artillerie hadden bemand om de troepen van generaal Bourbaki tegen te houden toen deze medio januari 1871 tevergeefs probeerde het belegerde Belfort te hulp te komen. Deze gebeurtenis, bekend als de Slag bij de Lizaine of de Slag bij Héricourt, bevestigde het belang van de Mont Vaudois, die 200 meter uitkijkt over de rivier de Lizaine die aan zijn voet stroomt. Hoewel de verdediging van het Belfort naar het westen verplaatst moest worden, was het essentieel om deze hoogte te bezetten. De werkzaamheden begonnen daarom zo snel mogelijk. Het fort, leunend tegen een zeer steile helling in het noorden en slechts bewaakt door enkele bastions, had de vorm van een omgekeerd trapezium, met de kleine fronten naar het zuiden, en zou slechts aan drie van zijn fronten beschermd worden door een droge gracht. De kloof, waar de ingang zich bevindt, wordt gevormd door de kleine westzijde. Deze wordt verdedigd door een dubbele caponnière die ook front III-IV omsluit. Salient III heeft een vleugel die front II-III flankeert. Door de verplaatste ligging was het fort ontworpen als een stopfort. Het massief bestaat uit een walstraat die een grote ovaal vormt, waarop maar liefst 24 artillerieplatforms uitkijken. Vóór deze artilleriekam bood een tweede kam, ditmaal voor infanterie, directe bescherming. In het centrum van het fort, gescheiden door een travee dat leek op een triomfboog, vinden we in het verlengde daarvan twee binnenplaatsen met lichtkokers. In elk ervan, tegenover elkaar, liggen zeven traveeën opgesteld die ofwel kazernes, magazijnen of zelfs afhandelingsruimten huisvesten. Zo bestond elke linie uit slechts veertien traveeën, onderbroken door een circulatiecorridor die de middenberm van de centrale travee tussen de twee binnenplaatsen doorkruiste. De achterkant van de kazerne werd eveneens doorkruist door een circulatiecorridor. De noordelijke circulatiecorridor leidde naar twee kruitmagazijnen met een capaciteit van ongeveer 90 ton, loodrecht op elkaar geplaatst. Geënt op de straat van de noordelijke wal, beslaat een boog van vier kazematten voor indirect vuur een azimut van bijna 180° die de stad Héricourt omsluit. Hoewel men zou denken dat dit type kazemat het fort had kunnen redden door de voet van de noordelijke hellingen te beuken met zijn gebogen schoten, was het integendeel juist door over de kazerne heen te schieten dat ze de straten van de grote stad onaangenaam zouden hebben gemaakt voor een aanvaller. Om de hellingen te beuken, merken we op dat één bron in het fort maar liefst 14 mortieren van 22c en 11 andere van 15c vermeldt; een ongewoon hoog aantal en slechts een deel daarvan kan worden opgenomen in de figuur in de kop. Het fort van Mont Vaudois bevat nog vele andere bijzonderheden. Links van de kazerne bevindt zich het laboratorium met twee grote cisternen, bestaande uit een tunnel waarin vier decanteervaten elkaar opvolgen, plus een verdeelput. De twee caponnières hebben grote vizieren en hun galerij aan weerszijden van de helling is schuin in de rots uitgehouwen. Met schuin bedoelen we dat deze galerij niet parallel loopt aan de vuurkamer die de gracht beukt. Een prachtige rotonde, met metselwerk dat een uniek achthoekig gewelf vormt, bekroont een kruispunt van galerijen rechts van de kazerne. Het fort heeft een tweede toegang, tegenover de hoofdingang, niet ver van saillant II. Deze tweede toegang, voorzien van een brug met een laterale terugtrekking, komt uit op wat op een van de geraadpleegde plattegronden de "terugtochtroute" wordt genoemd. Afgezien van uitzonderlijk grote bergforten zoals Écluse of Tournoux, zijn voorbeelden van andere forten waarbij men vanaf een ander punt kan vertrekken dan waar men binnenkwam, uiterst zeldzaam. Deze toegang wordt soms "Belfortpoort" genoemd en de kiezelstenen van de intrekbare brug doen denken aan die van bepaalde forten in Lyon, zoals die van Mont Verdun, Bron of Saint-Priest. In 1883-1884 werd de toegangsschacht naar de vleugel bekroond door een vijfwegs kazemat met optische palen. Waarschijnlijk rond 1890 werd onder het westelijke deel van de zuidelijke artillerieheuvel een enorme grotvormige schuilplaats voor ongeveer 300 man gegraven. Deze laatste zal twee toegangspunten hebben aan de walstraat en een galerij zal deze verbinden met de afdalende schacht naar de caponnière van saillant IV. Deze schuilplaats, bekleed met een bakstenen wand, is voorzien van een haard. Rond 1900 zal de kazerne, waarvan de voorgevel naar het noorden is gericht, worden versterkt. De belangrijke positie ervan zal er vanzelfsprekend toe leiden dat deze meerdere pantserplaten zal ontvangen. Ten eerste, achter saillant I, was een batterij van twee koepels van 155 R gepland. Een koepel van 75 Mle 05 zou niet ver van saillant IV worden geplaatst en sommige plannen wijzen op een tweede koepel bij saillant II. Er zouden ook drie machinegeweerkoepels worden geïnstalleerd, één bij saillant I zou via een galerij verbonden zijn met de schuilplaats in de grot, een tweede bij saillant II en de derde in het midden van front III-IV. De twee gepantserde observatieposten van batterij 155 zouden tegen de helling bij saillant I zijn geplaatst, elk geschutstorentje van batterij 75 zou een eigen toren hebben gekregen en een laatste, bestemd voor de commandodienst, werd gepland achter de zuidwesthoek van de kazerne. Drie batterijopstellingen, waarvan sporen bewaard moeten blijven, werden op het glacis ingericht; namelijk: twee vóór het front van de kloof en één vóór front II-III, loodrecht daarop opgesteld. Drie aarden wallen voor de infanterie werden ook verspreid vóór front III-IV, aan deze kant van het prikkeldraadnetwerk. We bezochten dit fort in oktober 2001. Het was toen eigendom van de gemeente Héricourt en werd bewaakt. Daardoor was de schade relatief beperkt, beperkt tot vorstschade. We merkten op dat de in de rots uitgegraven galerijen nabij de caponnières rijk waren aan kwartsgeodes en dat delen van de directeursrand nog steeds voor ongebruikelijke schietgaten in deze zelfde organen lagen. Kruisen, bedoeld om het richten van de kanonnen te vergemakkelijken, waren geschilderd op cementplaten aan de achterkant van de geschutkelders van deze caponnières. Ten slotte wijst een waterpompsteun in de afdaalschacht van de dubbele caponnière op de aanwezigheid van een Rouby-bron en/of een waterreservoir onder de contrescarp bij saillant IV. In de schuilplaats in de grot lagen grote stukken ventilatoren op de grond. De put van het observatorium van de pantsercommando's was gebetonneerd. De opgravingen van de 155e R-batterij waren begonnen, maar daarna verlaten. Een betonnen observatorium, een constructie uit de oorlogstijd, stond boven het rechterdeel van de kazerne. Een wachthuisje voor het observatorium bleef staan bij saillant III. Het pantser droeg de inscriptie "GF 6910". Onder drie van de versterkte barakken ontdekten we sarcofagenreservoirs, zoals we die al hadden gezien bij de ouvrage du Monceau en bij het fort de Vézelois. Sindsdien is dit fort in handen van een vereniging die onvermoeibaar heeft gewerkt. De ingang van het fort, een van de kleinste, meest discrete en eenvoudigste (en opmerkelijk genoeg zonder vaste brug) die we ooit hebben gezien, is schoongemaakt; de optische post, die moeilijk te betreden was, is ook gerenoveerd. Een van de twee broodovens (voor 250 rantsoenen) is zelfs weer in gebruik. Het is een genoegen te weten dat dit erfgoed wordt beheerd door mensen van goede wil die het bovendien toegankelijk maken voor het publiek (08/2007).

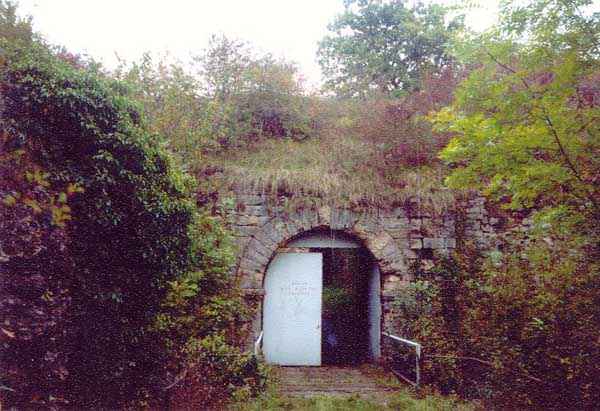

Belfort fortified camp, southwest of the city, 1874-1877. 544 m/alt. 667 men and 54 guns. Called Fort Broussier. Séré de Rivières had not forgotten that the Prussians had manned Mont Vaudois with artillery to oppose General Bourbaki's troops when, in mid-January 1871, the latter tried, in vain, to come to the aid of besieged Belfort. This event, known as the Battle of the Lizaine or the Battle of Héricourt, affirmed the importance of Mont Vaudois, which overlooks the Lizaine River flowing at its feet by 200 meters. Even though the defense of the place of Belfort had to be offset to the west, occupying this height was essential. Work therefore began as soon as possible. Leaning on a very steep slope to the north and guarded only by a few bastions, the fort, in the shape of an inverted trapezoid, with the small front to the south, would only be protected by a dry ditch on three of its fronts. The gorge, therefore the one where the entrance is located, is made up of the small western side. It is defended by a double caponier which also enfilades front III-IV. Salient III has a wing flanking front II-III. Due to its offset position, the fort was designed as a stopping fort. Its massif is composed of a rampart street forming a large oval onto which no fewer than 24 artillery platforms overlook. In front of this artillery ridge, a second ridge, this time for infantry, provided close protection. In the center of the fort, separated by a bay resembling a triumphal arch, we find, in the extension of one another, two courtyards with light wells. In each of them, facing each other, are aligned seven bays housing either barracks or stores or even handling. Thus, each line consisted of only fourteen bays interrupted by a circulation corridor which took the median of the central bay separating the two courtyards. The rear of the barracks was also crossed by a circulation corridor. The one to the north led to two powder magazines whose capacity must have been around 90 tons, installed perpendicularly. Grafted onto the street of the northern rampart, an arc of four casemates for indirect fire covers an azimuth of almost 180° encompassing the town of Héricourt. So while one would think that this type of casemate could have rescued the fort by battering the foot of the northern slopes with its curved shots, on the contrary, it was by firing over the barracks that they would have made the streets of the large town uncomfortable for an assailant. To batter the slopes, we note that one source mentions at the fort no less than 14 22c mortars and 11 others of 15c; an unusually high number and only a part of which can be included in the figure cited in the heading. The fort of Mont Vaudois contains many other particularities. To the left of the barracks, the laboratory of two large cisterns consists of a tunnel in which four decanters follow one another plus a distribution pit. The two caponiers have large visors and their gallery flanking the escarpment was dug obliquely into the rock. By obliquely, we mean that this gallery is not parallel to the firing chamber battering the ditch. A superb rotunda, with masonry forming a singular octagonal vault, crowns a crossroads of galleries to the right of the barracks. The fort includes a second access, opposite the main entrance, not far from salient II. Equipped with a bridge with a lateral retraction, this second access opens onto what, on one of the plans consulted, is designated as the "retreat route". Apart from abnormally large mountain forts such as Écluse or Tournoux, examples of other forts from which it is possible to exit from a point other than the one from which one entered are extremely rare. This access is sometimes called "Belfort Gate" and the pebbles of its retractable bridge are reminiscent of those of certain forts in Lyon such as those of Mont Verdun, Bron or Saint-Priest. In 1883-1884, the access shaft to the wing was surmounted by a five-way casemated optical post. Probably around 1890, a vast cavern shelter for around 300 men was dug under the western part of the southern artillery ridge. The latter will have two access points on the rampart street, and a gallery will connect it to the descent shaft towards the caponier of salient IV. This shelter, lined with a brick partition, is provided with a hearth. Around 1900, the barracks whose facade faces north will be reinforced. Its position of prime importance will naturally designate it to receive several armor plates. First of all, behind salient I, a battery of two turrets of 155 R was planned. A turret of 75 Mle 05 would have been placed not far from salient IV and some plans indicate a second one at salient II. Three machine gun turrets were also to be installed, one at salient I would have been connected by gallery to the cave shelter, a second at salient II and the third in the center of front III-IV. The two armored observation posts of the 155 battery would have been placed against the escarpment at salient I, each 75 turret would have received its own and a last one, intended for the command service was planned behind the southwest corner of the barracks. Three battery emplacements, of which traces must remain, were set up on the glacis; namely: two in front of the gorge front and one in front of the II-III front, set up perpendicular to the latter. Three earthworks for the infantry were also scattered in front of the III-IV front, on this side of the barbed wire network. We visited this fort in October 2001. Then owned by the municipality of Héricourt, it was guarded. As a result, the damage was relatively minimal, limited to frost damage. We noted that the galleries dug into the rock near the caponiers were rich in quartz geodes, that parts of the director's edge were still lying in front of unusual embrasures in these same organs. That crosses intended to facilitate the aiming of the guns were painted on cement slabs at the rear of the gun cellars of these caponiers. Finally, a water pump support in the descent shaft of the double caponier indicates the presence of a Rouby spring and/or a cistern under the counterscarp at salient IV. In the cave shelter, large pieces of ventilators lay on the ground. The well of the armored command observatory had been concreted. Excavations of the 155 R battery had been started then abandoned. A concrete observatory, a wartime construction, surmounted the right part of the barracks. An observatory sentry box remained near salient III. Its armor bore the inscription "GF 6910". Under three of the reinforced barracks, we spotted sarcophagus cisterns, as we had already seen at the ouvrage du Monceau and at the fort de Vézelois. Since then, this fort has been taken over by an association that has worked tirelessly. The entrance to the fort, one of the smallest, most discreet, and simplest (and singularly lacking a fixed bridge) that we have ever seen, has been cleared; the optical post, which was difficult to enter, has also been renovated. One of the two bread ovens (for 250 rations) is even functional again. It is a pleasure to know that such heritage is being looked after by people of good will who, in addition, make it accessible to the public (08/2007).

Opevněný tábor Belfort, jihozápadně od města, 1874-1877. 544 m/nadmořská výška. 667 mužů a 54 děl. Nazýval se Fort Broussier. Séré de Rivières nezapomněl, že Prusové obsadili Mont Vaudois dělostřelectvem, aby se postavili proti vojskům generála Bourbakiho, když se v polovině ledna 1871 marně pokusil pomoci obléhanému Belfortu. Tato událost, známá jako bitva u Lizaine nebo bitva u Héricourt, potvrdila význam Mont Vaudois, který shlíží na řeku Lizaine tekoucí u jeho úpatí o 200 metrů. Přestože obrana místa Belfort musela být posunuta na západ, bylo nezbytné obsadit tuto výšinu. Práce proto začaly co nejdříve. Pevnost ve tvaru obráceného lichoběžníku s malou frontou na jihu, opírající se o velmi strmý svah na severu a chráněná pouze několika baštami, měla být chráněna pouze suchým příkopem na třech svých frontách. Rokle, tedy ta, kde se nachází vchod, je tvořena malou západní stranou. Je bráněna dvojitou kaponiérou, která také enfiládí frontu III-IV. Výběžek III má křídlo lemující frontu II-III. Díky své odsazené poloze byla pevnost navržena jako zastavovací pevnost. Její masiv se skládá z hradební ulice tvořící velký ovál, na který shlíží nejméně 24 dělostřeleckých plošin. Před tímto dělostřeleckým hřebenem poskytoval těsnou ochranu druhý hřeben, tentokrát pro pěchotu. Uprostřed pevnosti, oddělené arkýřem připomínajícím vítězný oblouk, nacházíme v prodloužení jeden druhého dvě nádvoří se světlíky. V každém z nich, proti sobě, je uspořádáno sedm arkýřů, které obsahovaly buď kasárna, sklady nebo dokonce manipulační prostory. Každá linie se tedy skládala pouze ze čtrnácti arkýřů přerušených cirkulační chodbou, která procházela střední částí centrálního arkýře oddělujícího oba nádvoří. Cirkulační chodba protínala i zadní část kasáren. Severní arkýř vedl ke dvěma kolmo na sebe instalovaným prachovým skladům s kapacitou asi 90 tun. Na ulici severního valu je napojen oblouk čtyř kasemat pro nepřímou palbu, který pokrývá azimut téměř 180° a zahrnuje město Héricourt. I když by se dalo předpokládat, že tento typ kasemat mohl pevnost zachránit útokem na úpatí severních svahů svými zakřivenými střelami, naopak, palbou přes kasárna by útočníkovi znepříjemnily ulice velkého města. Pro palbu svahů všímáme, že jeden zdroj zmiňuje v pevnosti nejméně 14 minomety ráže 22c a 11 dalších ráže 15c; neobvykle vysoký počet, z něhož lze v čísle uvedeném v nadpisu zahrnout pouze jeho část. Pevnost Mont Vaudois má mnoho dalších zvláštností. Nalevo od kasáren se nachází laboratoř dvou velkých cisteren, která se skládá z tunelu, v němž za sebou následují čtyři dekantéry, a rozdělovací jámy. Dva kaponiéry mají velké průzory a jejich galerie lemující sráz byla vykopána šikmo do skály. Šikmo myslíme, že tato galerie není rovnoběžná s palební komorou, která pálila do příkopu. Nádherná rotunda se zdivem tvořícím jedinečnou osmibokou klenbu korunuje křižovatku galerií napravo od kasáren. Pevnost zahrnuje druhý přístup, naproti hlavnímu vchodu, nedaleko od výběžku II. Tento druhý přístup, vybavený mostem s bočním zasouváním, se otevírá na to, co je na jednom z konzultovaných plánů označeno jako „ústupová cesta“. Kromě abnormálně velkých horských pevností, jako jsou Écluse nebo Tournoux, jsou příklady jiných pevností, z nichž je možné vyjít z jiného místa, než ze kterého se vstoupilo, extrémně vzácné. Tento přístup se někdy nazývá „Belfortská brána“ a oblázky jeho zatahovacího mostu připomínají oblázky některých pevností v Lyonu, jako jsou pevnosti z Mont Verdun, Bron nebo Saint-Priest. V letech 1883-1884 byla přístupová šachta do křídla zakončena pěticestným kasematickým optickým sloupem. Pravděpodobně kolem roku 1890 byl pod západní částí jižního dělostřeleckého hřebene vykopán rozsáhlý jeskynní kryt pro asi 300 mužů. Ten bude mít dva přístupové body na ulici valu a galerie ho spojí se sestupovou šachtou směrem k kaponiéru IV. výběžku. Tento kryt, obložený cihlovou příčkou, je opatřen krbem. Kolem roku 1900 budou kasárna, jejichž fasáda směřuje na sever, zesílena. Jejich prvořadá poloha přirozeně určí, že budou osazena několika pancéřovými pláty. Za prvé, za výběžkem I se plánovala baterie dvou věží z 155. baterie Mle 05. Věž z 75. baterie Mle 05 by byla umístěna nedaleko výběžku IV a některé plány naznačují druhou u výběžku II. Měly být také instalovány tři kulometné věže, jedna u výběžku I by byla galerií propojena s jeskynním krytem, druhá u výběžku II a třetí uprostřed fronty III-IV. Dvě obrněná pozorovací stanoviště 155. baterie by byla umístěna proti srázu u výběžku I, každá věž z 75. baterie by dostala svou vlastní a poslední, určená pro velitelskou službu, byla plánována za jihozápadním rohem kasáren. Na mírném svahu byla zřízena tři bateriová stanoviště, jejichž stopy musí zůstat; A to: dva před čelem rokle a jeden před frontou II-III, kolmo k ní. Před frontou III-IV, na této straně sítě ostnatého drátu, byly také roztroušeny tři zemní práce pro pěchotu. Tuto pevnost jsme navštívili v říjnu 2001. Tehdy byla ve vlastnictví obce Héricourt a byla střežena. V důsledku toho byly škody relativně minimální, omezené na poškození mrazem. Všimli jsme si, že galerie vykopané do skály poblíž kaponiérů byly bohaté na křemenné geody, že části směrovací hrany stále ležely před neobvyklými střílnami v těchto orgánech. Že kříže určené k usnadnění míření děl byly namalovány na cementových deskách v zadní části dělostřeleckých sklepů těchto kaponiérů. A konečně, podpěra vodního čerpadla v sestupné šachtě dvojité kaponiéry naznačuje přítomnost Roubyho pramene a/nebo cisterny pod protiskluzovou stěnou u výběžku IV. V jeskynním krytu ležely na zemi velké kusy ventilátorů. Studna obrněné velitelské pozorovatelny byla zabetonována. Vykopávky baterie 155 R byly zahájeny a poté opuštěny. Pravou část kasáren lemovala betonová pozorovatelna, stavba z válečných dob. Poblíž výběžku III zůstala strážní budka pozorovatelny. Její pancéřování neslo nápis „GF 6910“. Pod třemi zesílenými kasárnami jsme spatřili sarkofágové cisterny, jaké jsme již viděli u tvrze Monceau a u pevnosti Vézelois. Od té doby tuto pevnost převzalo sdružení, které na ní neúnavně pracuje. Vchod do pevnosti, jeden z nejmenších, nejdiskrétnějších a nejjednodušších (a jedinečně postrádající pevný most), jaký jsme kdy viděli, byl vyčištěn; byl také zrekonstruován optický sloup, do kterého se obtížně vstupovalo. Jedna ze dvou pecí na chleba (pro 250 dávek) je dokonce opět funkční. Je potěšující vědět, že se o takové dědictví starají lidé dobré vůle, kteří ho navíc zpřístupňují veřejnosti (08/2007).
